一、設備概述

焦炭反應性和反應后強度是指導高爐生產的重要指標，特別是隨著高爐大型化的趨勢，此項指標可較好的反映焦炭的熱性能情況以及在高爐中的骨架作用，能指導焦炭生產和高爐使用焦炭，試驗要求試樣表面基本一致，確保較好的試樣重復性。由于試驗對試樣粒度和形狀要求很嚴，并需要較多的試樣份數，采用手工制樣勞動強度大、人為因素多，無法滿足試驗需求。

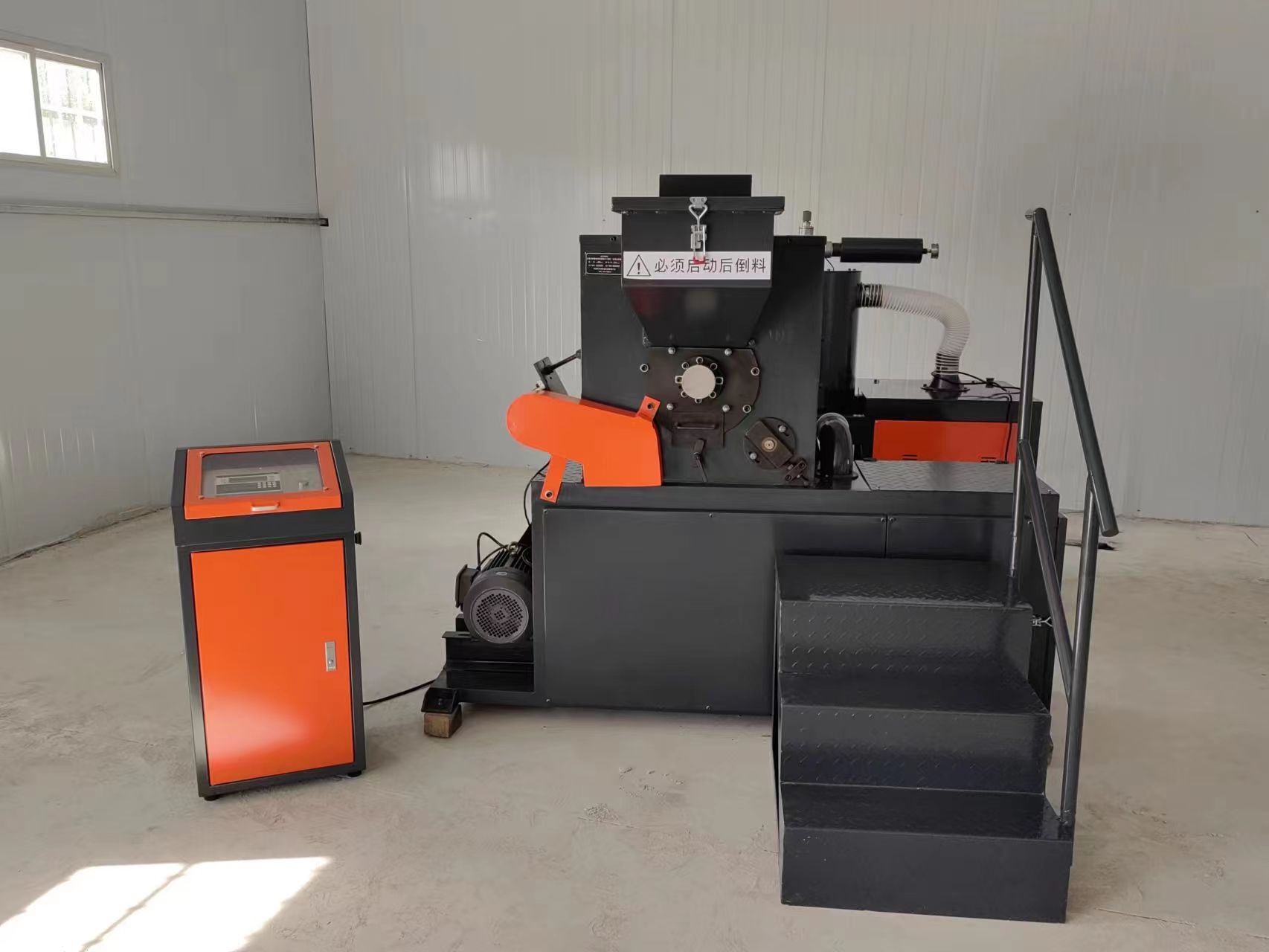

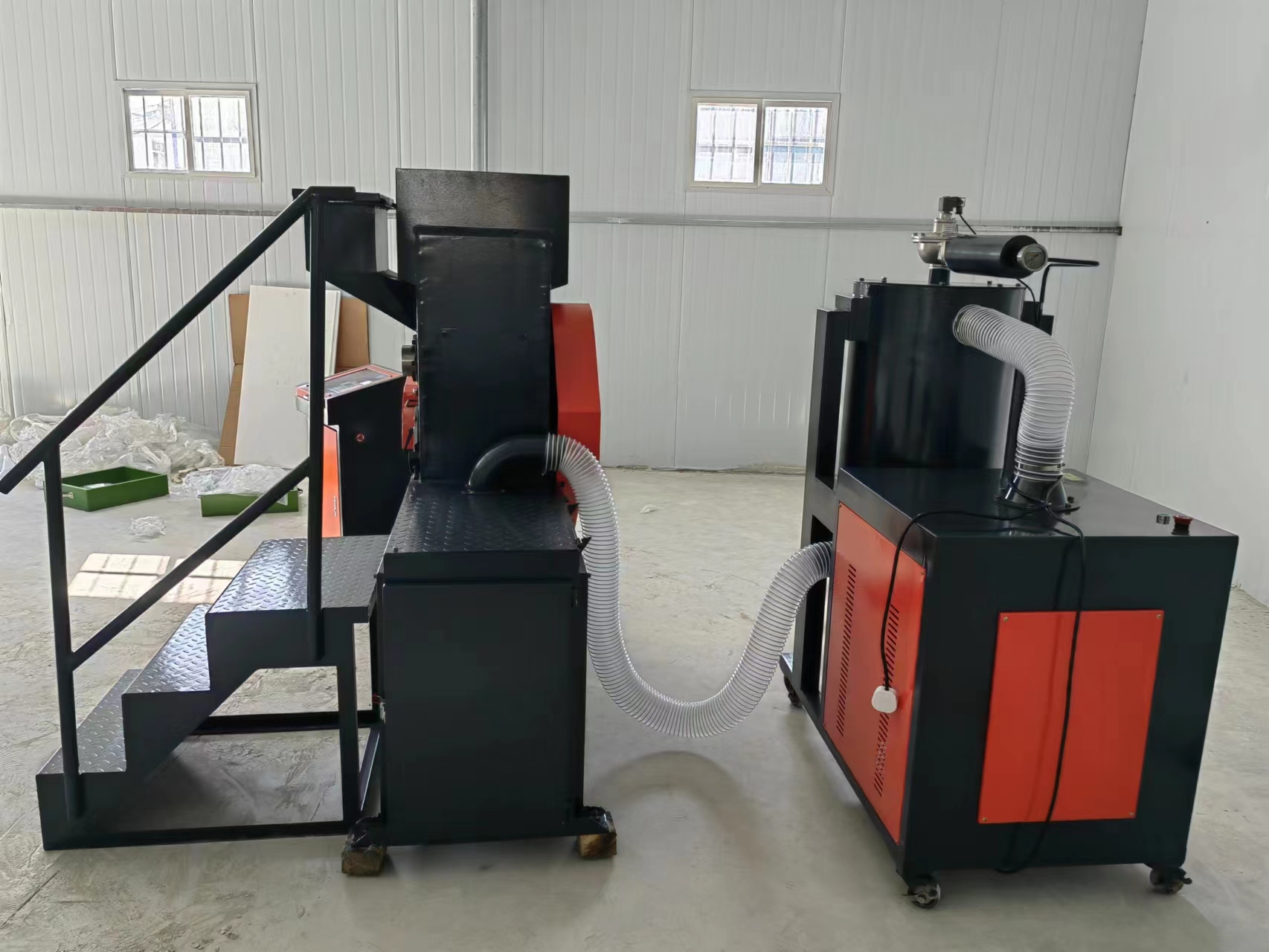

焦炭顆粒制球磨球一體機能快速完成制樣，并集制樣、磨樣、篩分與一體，能將不規則大塊焦炭直接制成適用于焦炭反應性及反應后強度試驗的球形焦炭。設備采用PLC控制技術和液晶屏顯示模式，配合全中文操作按鈕，能輕松完成制樣工作，還設計有外接除塵口，可完全清除試驗過程中的焦炭粉末。該設備具有成品率高、使用便捷、省時省力環保安全、制樣速度快等優點。

二、技術參數

三、工作原理

該設備有三組活動切刀、帶圓孔的切刀倉、振動裝置、篩分裝置和控制單元組成，并設計有斷相與相序保護、熱過載保護。采用沖擊切樣原理，設備切刀在電機帶動下高速旋轉，使焦炭在切刀侖內不斷被切割、摩擦將大塊焦炭直接制成表面平整的球形焦炭，碎焦炭和球形焦炭通過切刀倉壁的孔落在下面的兩層篩板上，該篩板裝有振動裝置，始終處于振動狀態，經過篩分后碎焦炭和球形焦炭會自動落入不同的試樣框內。
